🔬 Yang, Cai, Chen y colegas presentan en Nature un electrolito de solvatación en gradiente para baterías de litio metal. En celdas tipo pouch, lograron 450 Wh kg−1 con más de 750 ciclos y 80 % de capacidad retenida; otra celda alcanzó 605 Wh kg−1 y conservó 96 % tras 150 ciclos.
Los electrolitos basados en éteres funcionan bien con electrodos de litio metal. El problema aparece al cargar celdas completas de alto voltaje: los solventes y aniones se desolvatan para alojar iones Li+ liberados desde el electrodo positivo, y eso agrava la oxidación del electrolito. Con muchos ciclos, el consumo de componentes cambia la estructura de solvatación y debilita la estabilidad redox.

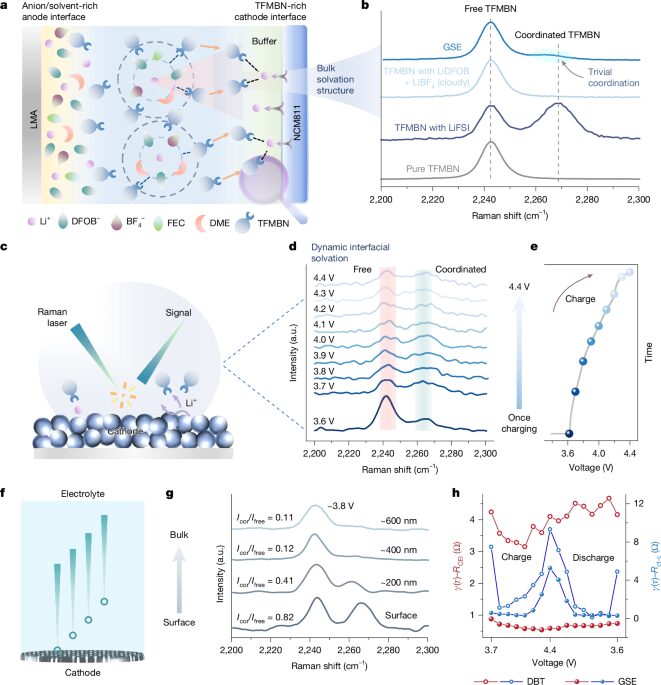

El equipo añadió un «antidisolvente ligando dirigido» (TLAS) a un electrolito rico en aniones. En reposo, el TLAS apenas participa en la solvatación de Li+ por su menor capacidad de asociación. Bajo el fuerte campo eléctrico de una celda de alto voltaje, cambia su orientación y distribución, y su capacidad de coordinar se activa en la superficie del electrodo positivo.
Esa conducta dinámica evita parte del ciclo de descoordinación y recoordinación de solventes y aniones que ocurre en sistemas convencionales. Según el artículo, así se reduce la reconstrucción del electrolito y el deterioro de la interfase. En datos extendidos, las celdas con GSE conservaron mejor la humectación que las de referencia DBT, que sufrieron agotamiento rápido y desecación en al menos una capa tras 50 ciclos.
✅ El resultado apunta a una ruta viable para diseñar electrolitos en baterías de iones metálicos con alta densidad de energía. El límite clave es que el propio resumen reporta ciclos distintos para cada celda: más de 750 ciclos a 450 Wh kg−1, pero solo 150 ciclos para 605 Wh kg−1. Falta ver cómo escala este rendimiento fuera de las condiciones descritas en el estudio.
